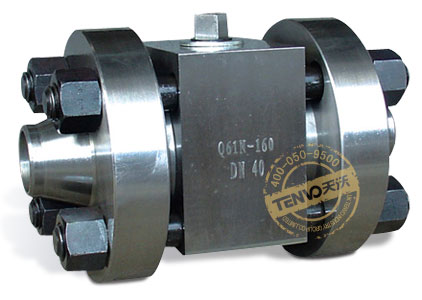

鍛鋼高壓球閥

型號:

鍛鋼高壓球閥主要用于石油、天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性、耐侯性、長期使用的可靠性等；操作方式有手動-蝸桿蝸輪驅動、氣動、電動等控制形式。

鍛鋼高壓球閥采用鍛鋼材料閥體，在最大的額定工作壓力下能保證其有足夠的強度和剛度，沒有鑄件所固有的缺陷。閥門內件經過精心設計和選擇，確保在各種工況下的可靠性，分體式閥體足夠的壁厚和采用高強度的連接螺栓，有利于鍛鋼球閥的保養和維護，并足以承受管道的應力。

特點總結：

部件采用鍛造工藝最高壓力32.0MPa密封：尼龍或硬質合金連接：法蘭或?qū)?/span>

相關尺寸
常見問題

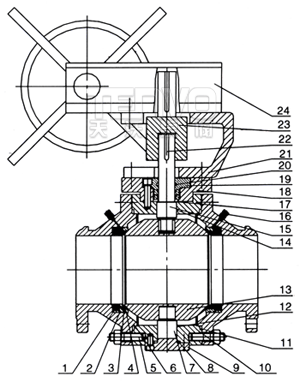

Q47型鍛鋼高壓球閥–主要零件材料

序號	零件名稱	材料
序號	零件名稱	GB	ASTM
1	彈簧	60SizMnl	AISI9260
2	閥座	25	A105
3	密封圈	PTFE	PTFE
4	O型圈	NBR	NBR
5	螺釘	35CrMo	A193-B7
6	墊片	PTFE柔性石墨
7	下閥桿	2Cr13	A276-410
8	墊片	PTFE柔性石墨
9	底蓋	25	A105
10	閥體、端	25	A105
11	墊片	PTFE柔性石墨
12	O型圈	NBR	NBR
13	球體	A105+HCr
14	滑動軸承		PTFE
15	閥桿	2Cr13	A276-410
16	注脂閥	組件
17	墊片	PTFE+不銹鋼	PTFE+304
18	填料箱	25	A105
19	壓蓋	25	A105
20	O型圈	NBR	NBR
21	支架	Q235A	碳鋼
22	鍵	45	AISI C 1045
23	連接套	45	AISI C 1045
24	驅動裝置	組件

鍛鋼高壓球閥–主要性能規范

公稱壓力 PN（MPa）	試驗壓力（MPa）
	殼體	高壓液密封	低壓氣密封
16.0	24	17.6	0.6
32.0	48	35.2
適用溫度		-40℃～80℃
適用介質		水、油品、氮?dú)?、氨氣、氫氣液化氣?/td>

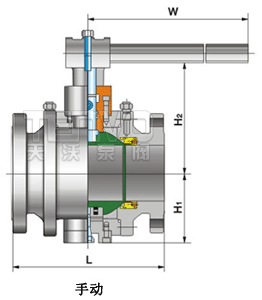

PN16.0MPa(Q47型)鍛鋼高壓球閥–外形尺寸

公稱通徑DN		50	80	100	150	200	250	300	350	400	450	500
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1334
L	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334
H1		135	158	190	200	250	285	350	400	480	530	580
H		190	200	230	300	375	420	460	530	600	640	700
W		600	600	600	600	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180
F		350	350	350	420	420	650	650	735	735	735	735

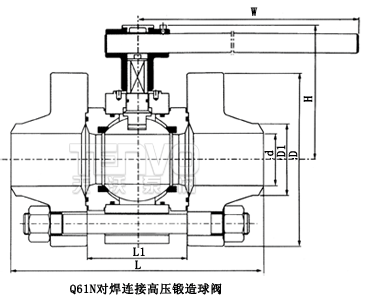

Q61N對焊連接鍛鋼高壓球閥–外形尺寸

公稱壓力	公稱通徑DN（mm）	尺寸
公稱壓力	公稱通徑DN（mm）	L	L1	d	D	D1	H	W
PN160	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	360	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800
PN320	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	345	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800
