氣動調節蝶閥

調節蝶閥

型號: ZSHW、ZDRW

ZSHW氣動_ZDRW電動_調節蝶閥是0°～90°旋轉，并可實現比例調節的蝶閥。具有流道阻力小，流量系數大，蝶板與密封機構具有獨特的設計，兼?zhèn)湔{(diào)節、切斷兩種功能。廣泛應用于石油、化工、造紙、冶金、污水處理等行業。

采用F4、F46襯里的調節蝶閥則適用于化工、食品、醫藥工業的強酸、強堿等腐蝕性介質的控制。

特點總結：

氣動或電動執行器兼?zhèn)淝袛?調節無法做精確調節

氣動蝶閥

相同:氣動執行器

不同:匯總所有蝶閥類型

電動蝶閥

相同:電動執行器

不同:匯總所有蝶閥類型

V型調節球閥

相同:調節/切斷功能

不同:球閥類型

ZSHW氣動調節蝶閥

ZSHW氣動調節蝶閥配用氣動活塞式執行機構，力矩大、動作靈敏，并采用轉角直接指示和反饋，與閥門定位器配套使用，以實現比例調節。

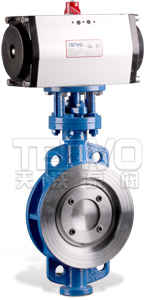

對夾式氣動調節蝶閥實物圖

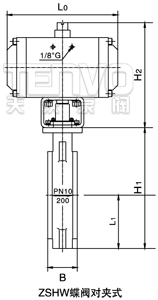

對夾式氣動調節蝶閥結構圖

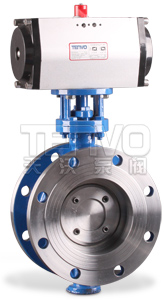

法蘭式氣動調節蝶閥實物圖

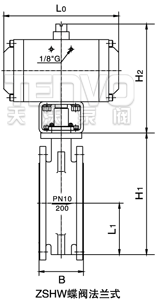

法蘭式氣動調節蝶閥結構圖
公稱通徑
DN（mm）		 A L L1 Lo H1 H2 B
雙作用 單作用 對夾式 法蘭式
80 285 330 130 132 203 471 271 49 114
100 285 355 145 222 294 471 271 56 127
125 285 409 175 222 380 497 297 64 140
150 285 427 180 380 380 497 297 70 140
200 360 502 215 380 450 575 375 71 152
250 470 577 250 450 450 693 455 76 165
300 470 641 290 450 603 693 455 83 178
350 - - 305 603 603 - - 92 190
400 - - 340 603 603 - - 102 216
450 - - 380 683 603 - - 114 222
500 - - 410 683 683 - - 127 229
600 - - 480 683 683 - - 154 267
700 - - 535 683 - - - 165 292
800 - - 590 683 - - - 190 318

ZDRW電動調節蝶閥

ZDRW電動調節蝶閥配用接收4-20mADC或1-5VDC的信號進行比例動作的電動執行器，天沃有四款角行程電動執行器可供用戶選擇。

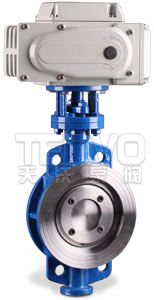

對夾式電動調節蝶閥實物圖

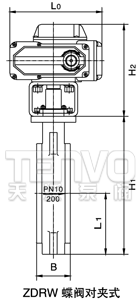

對夾式電動調節蝶閥結構圖

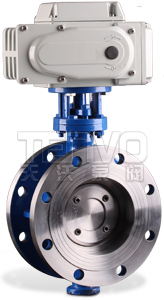

法蘭式電動調節蝶閥實物圖

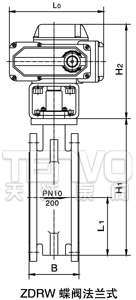

法蘭式電動調節蝶閥結構圖
公稱通徑DN（mm） L0 L1 H1 H2 B
對夾式 法蘭式
80 207 130 285 187 49 114
100 207 145 307 224 56 127
125 207 175 370 234 64 140
150 207 180 430 234 70 140
200 207 215 456 244 71 152
250 256 250 532 255 76 165
300 256 290 607 255 83 178
350 256 305 642 292 92 190
400 256 340 712 292 102 216
450 380 380 770 322 114 222
500 380 410 863 322 127 229
600 380 480 986 322 154 267
700 380 535 1070 345 165 292
800 380 590 1180 345 190 318
