ZDRL/T型電動三通球閥是一種旋轉型調節閥,為電動單元組合儀表中執行單元。閥體有L型和T型兩種,用于分配流體或分流、合流場合,TENVO電動三通球閥采用QT或TT電動執行機構(高低搭配,滿足不同客戶需求),接受ON-OFF動作,精度高、動作靈敏,并采用轉角直接指示和反饋,廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流向轉變、合流或分流,以達到生產過程按一定的規范進行。
電動執行器:
天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器,可以現場操作也可以遠距離控制,詳情請瀏覽:QT系列電動執行器TT系列電動執行器
特點總結:
角行程電動執行器220V/380V標準型/防爆型
閥體
型式:對開分體式直通型鑄造球閥
閥尺寸:DN15~300
額定壓力:PN16~PN63
連接形式:法蘭
法蘭標準:鋼制法蘭按GB9113-2000,
JB/T79-94
密封面型式:PN16為凸面
PN40、63為凹凸面
法蘭端面距:按GB12221-89
材料:ZG230~450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式:按閥芯結構分
L型、T型
按密封圈材料分
增強聚四氟乙烯軟密封
(-20℃~+180℃)
對位聚苯軟密封
(-20℃~+300℃)
金屬堆焊司太立合金硬密封
(-40℃~+450℃)
壓蓋型式:壓板式
填料:V型聚四氟乙烯,
柔性石墨
墊片:型式:齒型和平型
材料:F4/改性F4,
不銹鋼+石墨
閥內組件
閥芯:圓柱形通孔球體
L型:分配流體
T型:分流合流
密封圈:球型密封面(2個或4個)
材料:軟密封:增強聚四氟乙烯/對位聚苯
硬密封:金屬堆焊司太立合金
執行機構
型式:電動式執行機構(QT或TT系列)
閥作用:正作用,反作用
控制動作:ON-OFF控制
電源:AC100,200,220V,50/60Hz
轉角:90°
功耗:8/20/30/90/90/100/100W
絕緣電阻:100MΩ(500VDC)
耐電壓:1500VAC1分鐘
外殼材料:鋁合金壓鑄
外殼防護:IP55
電機保護:過熱保護器(自動恢復性)
配線接口:PF1/2×2塑料防水接頭
環境溫度:-25℃~+55℃
環境濕度:10~90%RH
手動裝置:TT:可卸式扳手;QT:自帶手輪
附件(根據要求配置)
開度檢測電位計,極限開關,過載保護器R/I變換器4-20mADC輸出,除濕加熱器。
性能
額定Kv值:參照表
閥座泄漏率(對于額定Kv值%):
金屬密封:小于0.01%或0.001%
(ANSIB16.104-1976Ⅳ級)
軟密封:小于0.00001%以下
(ANSIB16.104-1976Ⅳ級)
動作時間:參照(Kv值和行程)
外形尺寸:參照表
型號編制:參考型號編制
電動執行器和閥表面應涂漆,不銹鋼和銅的閥可不涂漆,亦可用戶指定顏色。
裝配TT系列執行器電動三通球閥結構圖
| 公稱通徑DN(mm) | 額定流量系數Kv | 執行機構型號 | 輸出力矩kgf.m | 動作時間 |
| 15 | 20 | TT-05 | 5 | 15 |
| 20 | 38 | |||
| 25 | 72 | |||
| 32 | 110 | TT-10 | 10 | 30 |
| 40 | 170 | |||
| 50 | 270 | |||
| 65 | 380 | TT-20 | 20 | |
| 80 | 510 | |||
| 100 | 940 | TT-40 | 40 | |
| 125 | 1400 | TT-60 | 60 | |
| 150 | 2200 | |||
| 200 | 3500 | TT-100 | 100 | |
| 250 | 5200 | |||
| 300 | 8500 | TT-150 | 150 | 45 |
表中數據為TT系列執行器配置,可配用不同執行機構。
| 公稱通徑 | Lo | L | L1 | H1 | H2 | H5 |
| 15 | 157.5 | 130 | 65 | 54 | 152 | 47 |
| 20 | 157.5 | 150 | 75 | 54 | 152 | 47 |
| 25 | 157.5 | 160 | 80 | 60 | 152 | 52 |
| 32 | 207 | 180 | 90 | 67 | 187 | 59 |
| 40 | 207 | 200 | 100 | 78 | 187 | 66 |
| 50 | 207 | 230 | 115 | 88 | 204 | 78 |
| 65 | 256 | 290 | 145 | 98 | 235 | 91 |
| 80 | 256 | 310 | 155 | 121 | 235 | 106 |
| 100 | 256 | 350 | 175 | 144 | 245 | 130 |
| 125 | 380 | 400 | 200 | 148 | 315 | 150 |
| 150 | 380 | 480 | 240 | 176 | 315 | 172 |
| 200 | 380 | 600 | 300 | 226 | 352 | 215 |
| 250 | 380 | 730 | 365 | 281 | 352 | 270 |
| 300 | 380 | 850 | 425 | 320 | 363 | 330 |
表中數據以PN16配雙作用執行機構為依據。
閥體法蘭及法蘭端面距可按用戶指定標準制造,如:ANSI、JIS、DIN等標準。


				ZSHL/T氣動三通球閥是一種旋轉型調節閥,一般與電磁閥等氣動元件組合使用。閥體流道阻力小,流量系數大。閥芯有L型和T型兩種,用于分配流體或分流合流場合。TENVO氣動三通球閥配用AT或GT型氣動活塞式執行機構,輸出力巨大,動作靈敏,并采用轉角直接指示和反饋,廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流向轉變、合流或分流,以達到生產過程按一定的規范進行。
氣動執行器:
天沃氣動法蘭球閥標配AT系列氣動執行器,該執行器在綜合運用英國TENVO最新技術、最新材料、最新工藝的基礎上進行研制、開發、設計而成,詳情請瀏覽:AT系列氣動執行器
特點總結:
活塞式角行程動執行器啟閉迅速配帶附件性能更完美
閥體
型式:對開分體式直通型鑄造球閥
閥尺寸:DN15~300
額定壓力:PN16~PN63
連接形式:法蘭
法蘭標準:鋼制法蘭按GB9113-2000,
JB/T79-94
密封面型式:PN16為凸面
PN40、63為凹凸面
法蘭端面距:按GB12221-89
材料:ZG230~450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式:按閥芯結構分
L型、T型
按密封圈材料分
增強聚四氟乙烯軟密封
(-20℃~+180℃)
對位聚苯軟密封
(-20℃~+300℃)
金屬堆焊司太立合金硬密封
(-40℃~+450℃)
壓蓋型式:壓板式
填料:V型聚四氟乙烯,
柔性石墨
墊片:型式:齒型和平型
材料:F4/改性F4,
不銹鋼+石墨
閥內組件
閥芯:圓柱形通孔球體
L型:分配流體
T型:分流合流
密封圈:球型密封面(2個或4個)
材料:軟密封:增強聚四氟乙烯/對位聚苯
硬密封:金屬堆焊司太立合金
執行機構
型式:氣動活塞式執行機構
閥作用:單作用(彈簧復位)氣開式和氣關式
雙作用(雙氣缸)
供氣壓力:0.4~0.6MPa
轉角:90°
信號接口:1/8″G,NAMUR1/4″G
環境溫度:-20℃~+90℃
閥作用(閥芯正裝)
單作用(配單作用執行機構)
氣關時,當氣源故障時,執行機構彈簧將閥打開
氣開時,當氣源故障時,執行機構彈簧將閥關閉
雙作用(配雙作用執行機構)
附件(根據要求配置)
定位器,空氣過濾減壓閥,手輪機構,
限位開關,電磁閥,閥位傳送器,
繼動器,保位閥,其它
性能
額定Kv值:參照表
閥座泄漏率(對于額定Kv值%):
金屬密封:小于0.01%或0.001%
(ANSIB16.104-1976Ⅳ級)
軟密封:小于0.00001%以下
(ANSIB16.104-1976Ⅳ級)
動作時間:參照(Kv值和行程)
外形尺寸:參照表
型號編制:參考型號編制
氣動執行器和閥表面應涂漆,不銹鋼和銅的閥可不涂漆,亦可用戶指定顏色。
ZSHT型氣動三通球閥
T型閥芯,GT系列氣動執行器

		| 公稱通徑 DN(mm)  |
額定流量系數Kv | 執行機構型號 | 動作時間 | |
| 全開 | 全閉 | |||
| 15 | 22 | GT63 | 0.5 | 0.5 |
| 20 | 38 | GT63 | 0.5 | 0.5 |
| 25 | 72 | GT63 | 0.5 | 0.5 |
| 32 | 110 | GT75 | 0.5/0.6 | 0.6/0.8 |
| 40 | 170 | GT75 | 0.5/0.6 | 0.6/1.0 |
| 50 | 270 | GT83 | 0.5/0.6 | 0.8/1.2 |
| 65 | 380 | GT110 | 0.7/1.0 | 0.8/1.2 |
| 80 | 510 | GT118 | 0.8/1.0 | 1.0/1.5 |
| 100 | 940 | GT160 | 1.0/1.2 | 1.0/2.0 |
| 125 | 1400 | GT210 | 1.1/1.6 | 1.3/2.3 |
| 150 | 2200 | GT210 | 1.2/2.0 | 1.5/2.5 |
| 200 | 3500 | GT254 | 3.5/4.5 | 4.5/6.0 |
| 250 | 5200 | GT254 | 4.0/5.0 | 5.0/6.0 |
| 300 | 8500 | GT255 | 5.0/6.0 | 5.5/7.0 |
該表以GT系列氣動執行器為例,數據為標準配置,可配用AT、AW系列等不同執行器。
該數據僅壓力PN16為衡量標準,根據不同介質、溫度、壓力不同,配置將有不同,數據也可能不同
斜線上方為雙作用數據,下方為單作用數據,僅供參考。
| 公稱通徑 | Lo | L | L1 | H1 | H2 | H5 |
| 15 | 133 | 130 | 65 | 54 | 177 | 47 |
| 20 | 133 | 150 | 75 | 54 | 177 | 47 |
| 25 | 133 | 160 | 80 | 60 | 177 | 52 |
| 32 | 132 | 180 | 90 | 67 | 198 | 59 |
| 40 | 132 | 200 | 100 | 78 | 198 | 66 |
| 50 | 182 | 230 | 115 | 88 | 223 | 78 |
| 65 | 222 | 290 | 145 | 98 | 275 | 91 |
| 80 | 294 | 310 | 155 | 121 | 275 | 106 |
| 100 | 380 | 350 | 175 | 144 | 353 | 130 |
| 125 | 450 | 400 | 200 | 148 | 420 | 150 |
| 150 | 450 | 480 | 240 | 176 | 420 | 172 |
| 200 | 603 | 600 | 300 | 226 | 504 | 215 |
| 250 | 603 | 730 | 365 | 281 | 504 | 270 |
| 300 | 683 | 850 | 425 | 320 | 515 | 330 |
表中數據以PN16配雙作用執行機構為依據。
閥體法蘭及法蘭端面距可按用戶指定標準制造,如:ANSI、JIS、DIN等標準。
內螺紋氣動三通球閥(AT系列)
			內螺紋氣動三通球閥(GT系列)
			Y型氣動三通球閥

				我們將內螺紋連接的三通球閥歸類為內螺紋三通球閥,閥體結構緊湊,啟閉迅速,流體阻力小,密封性能好,主要有L型(Q14F)和T型(Q15F)兩種型號,適用于介質流向的切換、分流或合流。
螺紋類型:G.NPT.BSPT.BSP.DIN259/299
特點總結:
內螺紋連接L型或T型結構軟密封可裝配氣動或電動執行器



| NO. | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋 | |
| 3 | 球體 | |
| 4 | 球墊 | 聚四氟乙烯PTFE |
| 5 | 閥桿 | 不銹鋼CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯PTFE |
| 7 | 中口 | |
| 8 | 大薄片 | |
| 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 |
| 10 | 手柄 | |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不銹鋼CF8 |
| 13 | 螺帽 | |
| 14 | 鎖定裝置 | |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不銹鋼CF8M/CF8 |
| SIZE | d | L | H | D1 | B | W1 | W2 | h |
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
| 1-1/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
| 1-1/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC |
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 37.5 | 22.4 | 35.0 | 10-20UNC |
| 3/4″ | 16.0 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-20UNC |
| 1″ | 20.0 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-20UNC |
| 1-1/4″ | 25.0 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 22.4 | 38.1 | 10-24UNC |
| 1-1/2″ | 32.0 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC |
內螺紋三通球閥與電動、氣動執行器配套,廣泛應用于管路的控制系統,更多詳情瀏覽:電動三通球閥|氣動三通球閥產品頁面。



				T型三通球閥根據流向的不同,有些可以選用兩閥座密封,而有些流向則必須選用四閥座結構。T型三通球閥造型美觀,結構緊湊合理,不僅可實現介質流向的切換,也可使三個通道相互連通,靈活控制管路中介質的合流或分流。
特點總結:
側裝式結構多重切換模式可選軟密封或硬密封可裝配氣動或電動執行器
T型三通球閥流向原理
T型三通球閥適用于介質的分流、合流或流向切換,可以使三個通道互相連通或使其中兩個通道連通,流向圖中1和4兩種工況可選用兩閥座T型結構,2和3兩種工況必須選用四閥座T型結構,其余工況也可選用四閥座結構,在選購時必須注明。




		| 公稱壓力或壓力級 | 主要尺寸 | 公稱通徑 | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| PN1.6MPa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 80 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
T型三通球閥與電動、氣動執行器配套,廣泛應用于管路的控制系統,更多詳情瀏覽:電動三通球閥|氣動三通球閥產品頁面。



				L型三通球閥采用兩閥座密封結構,外形美觀、密封性能好,它能實現對管道中介質流向的切換,也能使相互垂直的兩個通道連通或關閉。
特點總結:
只有一種切換模式側裝結構軟密封或硬密封可裝配氣動或電動執行器
L型三通球閥采用2面閥座,受力平衡,保證閉止通道的可靠密封,主要用于流路的換向。
		| 序號 | 零件名稱 | 主要采用材質 | |
| 1 | 閥體 | A216 WCB | A351 CF8 |
| 2 | 閥蓋 | A216 WCB | A351 CF8 |
| 3 | 螺母 | A194 2H | A194 8 |
| 4 | 螺栓 | A193 B7 | A193 B8 |
| 5 | 墊片 | PTFE/PPL | PTFE/PPL |
| 6 | 球體 | WCB+HCr | A351 CF8 |
| 7 | 密封圈 | PTFE/PPL | PTFE/PPL |
| 8 | 墊片 | PTFE/PPL | PTFE/PPL |
| 9 | 閥桿 | A182 F6a | A182 F304 |
| 10 | 填料 | PTFE/PPL | PTFE/PPL |
| 11 | 填料壓蓋 | A216 WCB | A351 CF8 |
| 12 | 手柄 | WCB | WCB+Hzn |


		| 公稱壓力或壓力級 | 主要尺寸 | 公稱通徑 | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| PN1.6MPa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 80 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
L型三通球閥與電動、氣動執行器配套,廣泛應用于管路的控制系統,更多詳情瀏覽:電動三通球閥|氣動三通球閥產品頁面。

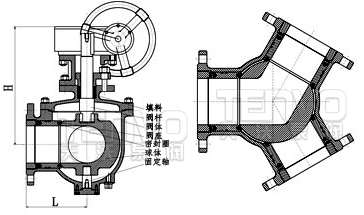

				Y型三通球閥的流道形式為“Y”型,密封閥座可采用增強聚四氟乙烯、對位聚苯等軟密封,或采用堆焊司太立的金屬硬密封,在多個行業工況得到廣泛應用。
特點總結:
多種流道角度可選擇上裝式結構軟密封或硬密封可裝配氣動或電動執行器

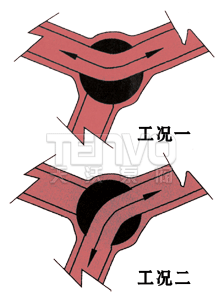

Y型三通球閥流道形式為“Y”型,閥座為三面閥座,有效實現從工況1至工況2的轉換,主要用于Y型管路流向的切換。

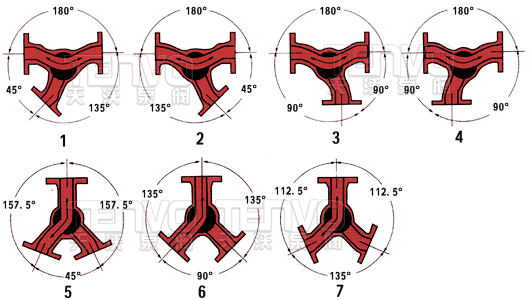

Y型三通球閥的安裝形式多樣,可根據管路的布局選擇不同的外形進行安裝。


		| 公稱通徑DN | L | H |
| 15 | 75 | 90 |
| 20 | 75 | 90 |
| 25 | 90 | 102 |
| 32 | 100 | 115 |
| 40 | 110 | 135 |
| 50 | 120 | 140 |
| 65 | 130 | 155 |
| 80 | 140 | 185 |
| 100 | 160 | 210 |
| 125 | 190 | 275 |
| 150 | 220 | 305 |
| 200 | 275 | 335 |
氣動Y型三通球閥(AT系列)
了解氣動三通球閥
			電動Y型三通球閥(QT系列)
了解電動三通球閥

				上裝式三通球閥的最大特點是球體從閥體上部裝入,維修方便,在系統卸壓后,無需拆下整個閥體就可進行檢查和維修。并且結構緊湊、啟閉迅速,任一通口可用作入口而無泄漏,三通既可制成L型通口,也可制成T型通口,廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
特點總結:
上裝式結構可在線維護軟密封或硬密封可裝配氣動或電動執行器
1、設計和制造:GB/T12237-1989;API608
2、檢驗和試驗:GB/T13927-1992;API598
3、法蘭連接:JB/T79.1~4-1994;ASME/ANSIB16.5
4、結構長度:JD-2002
上裝式三通球閥分L型和T型,L型適用于介質流向的切換,能使相互垂直的兩個通道連通;T型適用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通。
| 公稱壓力 PN  |
常溫最大 工作壓力  |
殼體 試驗壓力  |
氣密封 試驗壓力  |
高壓密封 試驗壓力  |
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 2.75 | |
| 4.0 | 4.0 | 6.0 | 4.4 | |
| class150 | 2.0 | 3.0 | 2.2 |
| 殼體材料 | 閥座材料 | 適用溫度 | 適用介質 |
| 碳鋼C型 | 聚四氟乙烯 | ≤150℃ | 水、蒸汽、油品等 |
| 對位聚苯 | ≤300℃ | ||
| 鉻鎳鈦鋼P型 | 聚四氟乙烯 | ≤150℃ | 硝酸類 |
| 對位聚苯 | ≤200℃ | ||
| 鉻鎳鉬鈦鋼R型 | 聚四氟乙烯 | ≤150℃ | 醋酸類 |
| 對位聚苯 | ≤200℃ |

		| 公稱通徑 | 150 | 200×150 | 200 | 250×200 | 250 | 300×250 | 300 | 350×300 | 350 | 400×350 | 400 | 450×400 | 450 | 500×450 | 500 | 600×500 | 600 |
| 球孔d1 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 | 600 |
| L | 570 | 570 | 670 | 670 | 760 | 760 | 850 | 850 | 980 | 980 | 1080 | 1080 | 1220 | 1220 | 1360 | 1360 | 1750 |
| H | 219 | 219 | 273 | 273 | 360 | 360 | 395 | 395 | 430 | 430 | 470 | 470 | 550 | 550 | 580 | 580 | 700 |
| H1 | 330 | 330 | 398 | 398 | 495 | 495 | 580 | 580 | 625 | 625 | 670 | 670 | 698 | 698 | 840 | 840 | 1050 |
| E | - | - | 116 | 116 | 116 | 116 | 171 | 171 | 171 | 171 | 257 | 257 | 257 | 257 | 257 | 257 | 150 |
| F | - | - | 350 | 350 | 350 | 350 | 400 | 400 | 420 | 420 | 400 | 400 | 420 | 420 | 400 | 400 | 410 |
| W | 1050 | 1050 | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |

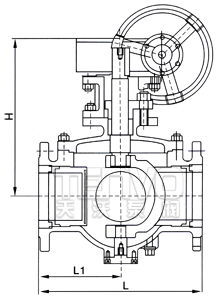

				Q48F/Y半球三通球閥適用于高溫或含固體顆粒介質、粉狀介質及易結晶介質管路系統作三通切換用,主要特點有:
1、采用非整球的結構設計,完全解決了中腔易沉積介質及污物等問題。
2、結構緊湊,啟閉迅速,流道通暢,流體阻力小。
3、采用板簧加載的可動閥坐結構,密封性能好,使用壽命長。
4、球體表面與金屬閥座之間具有剪切作用,特別適用于含纖維、固體顆粒、料漿等。
特點總結:
上裝式結構半球球體具有剪切功能可在線維修

		| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| L | 203 | 222 | 241 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 914 | 1067 |
| L1 | 101.5 | 111 | 120.5 | 152.5 | 178 | 197 | 228.5 | 266.5 | 305 | 343 | 381 | 457 | 533.5 |
| H | 325 | 335 | 360 | 370 | 420 | 440 | 490 | 520 | 610 | 700 | 800 | 900 | 1000 |
