ZQGP氣動快速切斷閥

氣動快速切斷閥

型號: ZQGP

ZQGP氣動快速切斷閥由氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。

ZQGP型氣動快速切斷閥性能優良、規格齊全,還有形體小重量輕等優點,它能滿足化工、石油、冶金和其它工業部門生產過程中自動快速排放和緊急切斷的操作要求,適用于生1產過程和設備的安全保護系統,也適用于一般的兩位控制和開關操作場合。

特點總結：

直通單座閥體氣動活塞執行器關閉嚴密放空迅速

氣動活塞切斷閥

相同:切斷功能

不同:

氣動活薄膜斷閥

相同:切斷功能

不同:氣動執行器類型

氣動O型切斷球閥

相同:切斷功能

不同:閥門/執行器

ZQGP型氣動快速切斷閥–主要技術參數

公稱壓力MPa 1.6、6.4
公稱通徑 25 40 50 65 80 100 150 200
額定流量系數 Kv 10 25 40 63 100 160 400 630
額定行程mm 10 16 30 60
汽缸有效面積cm2 180 360 700 1400
全行程時間s ≤1 ≤1.5 ≤2
允許壓差MPa 6.4 4.8 3.1 2.7 1.6
泄漏量 硬密封：Ⅵ級（GB/T4213)
軟密封：零泄漏
操作壓力KPa 500
工作溫度℃ -40～+250，-40～+450，-40～+180（軟密封）
環境溫度℃ -40～+70

ZQGP型氣動快速切斷閥–主要零件材質

零件名稱 填料
閥體、閥蓋 ZG230-450，ZG1Cr18Ni 12Mo2Ti
閥芯、閥座 1Cr18Ni9，0Cr18Ni12Mo2Ti，密封面堆焊司太立合金
閥座圈 0Cr18Ni12Mo2Ti，聚四氟乙烯
填料 聚四氟乙烯，柔性石墨

ZQGP型氣動快速切斷閥–外形尺寸

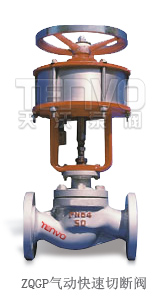

ZQGP型氣動快速切斷閥實物圖

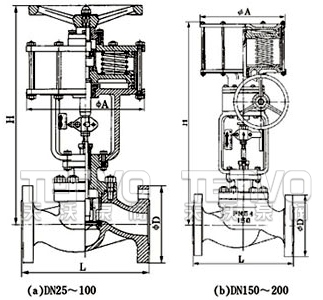

ZQGP型氣動快速切斷閥外形尺寸圖

DN H Hg ΦA(chǔ) ΦD L 重量（Kg）
PN16 PN64 PN16 PN64
25 410 580 196 115 135 184 210 24
40 514 684 266 150 165 222 251 43
50 520 690 266 165 175 254 286 48
65 694 904 348 185 200 276 311 77
80 696 906 348 200 210 298 337 89
100 709 919 348 220 250 352 394 110
150 1186 1446 486 285 340 451 508 320
200 1208 1468 486 340 405 600 650 394
